Het "Schaduw station "

Een schaduwstation is er eigenlijk om treinen en/of treinsamenstellingen tijdelijk te stallen.

Meestal zijn deze schaduw stations uit het zicht, dus in de schaduw!

Mijn idee is om het juist in zicht te hebben, zodat de treinen goed te bekijken zijn.

Ook kan ik locomotieven met wagons of rijtuigen samenstellen, door er mee te rangeren.

Het schaduw station zit aan de rechterzijde vast aan het laatste module.

En aan de linkerzijde zit dan een keerlus. Deze werkt met 4 stuks Diodes.

De trein komt van rechts en gaat bij de wissel rechtsaf en stopt dan linksvoor op het rechte stukje.

Als de rijspanning wordt omgezet vertrekt de trein weer naar rechts.

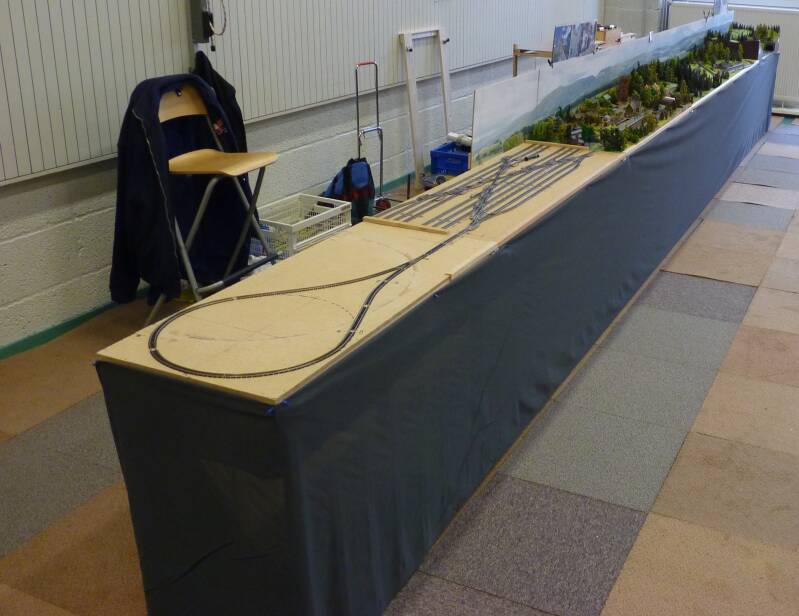

Zo staat het bij mij op een treinenbeurs.

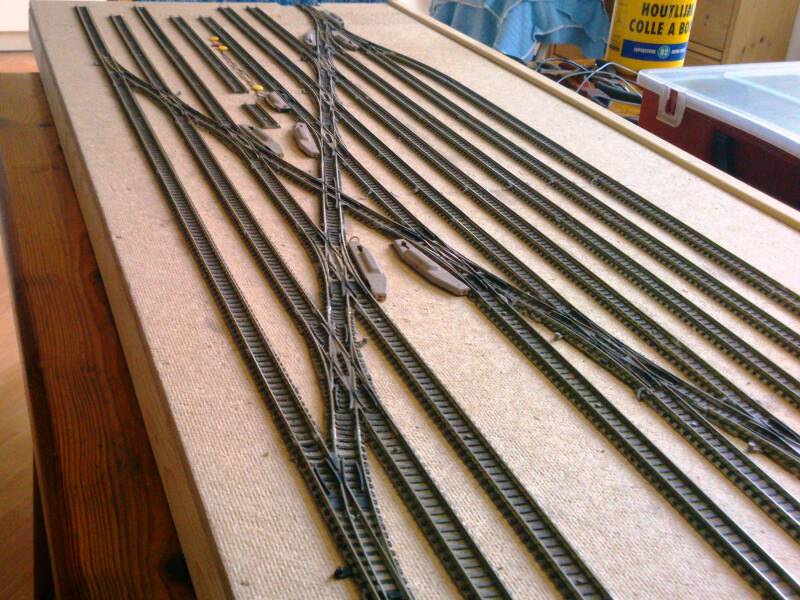

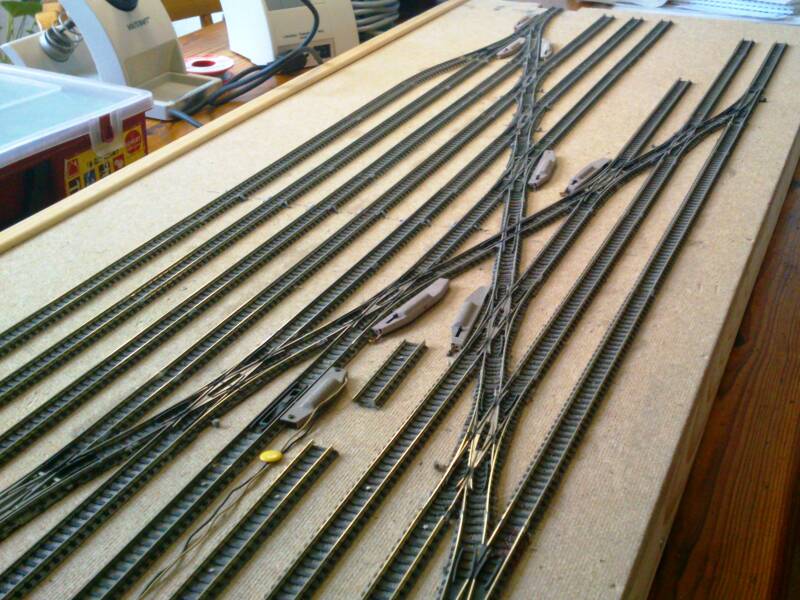

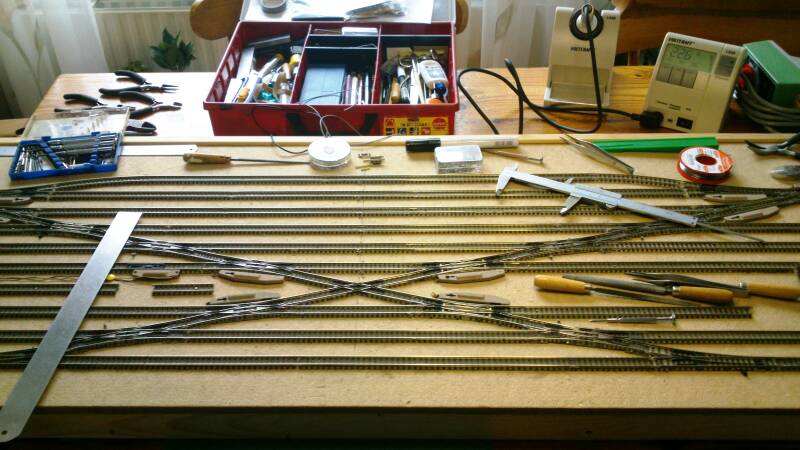

De 2 bovenste banen zijn de doorgaande tussen een module en de keerlus.

Het gebied er onder is om te rangeren en heeft een aparte rijvoeding.

Door de wissels van het doorgaande spoor om te zetten komt de gehele baan bij de doorgaande baan.

Locomotieven kan je door  middel van schakelaars stroomloos ergens parkeren.

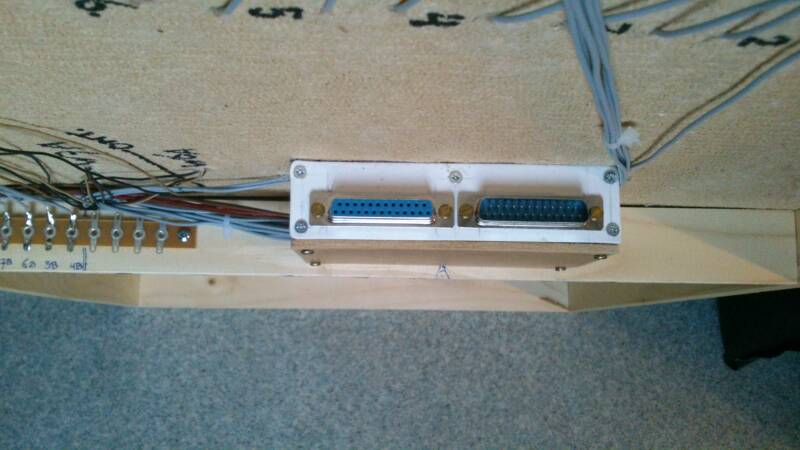

De aansluitingen onder de tafel.

Het schakel kastje heeft drukknoppen voor de  wissels

En tuimel schakelaars om rails zonder stroom te zetten.

De vierkanten schakelaars zijn voor de ontkoppel rails.

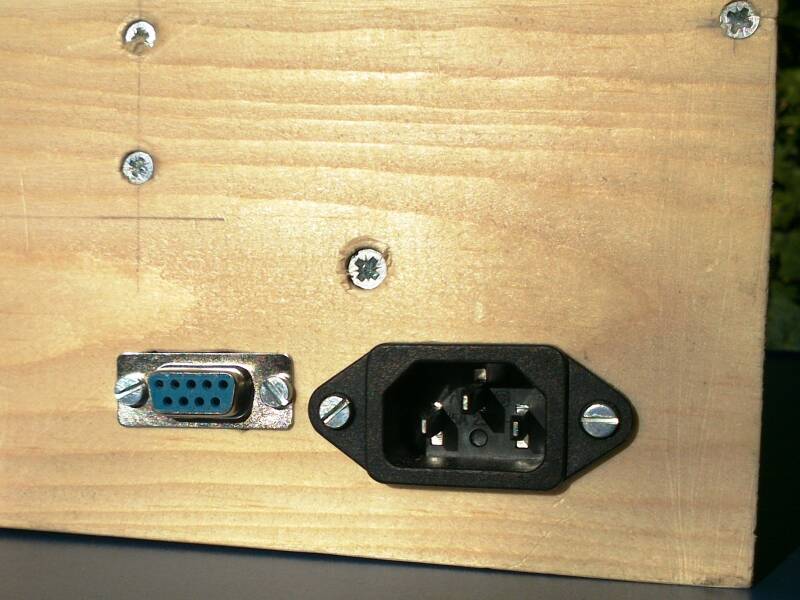

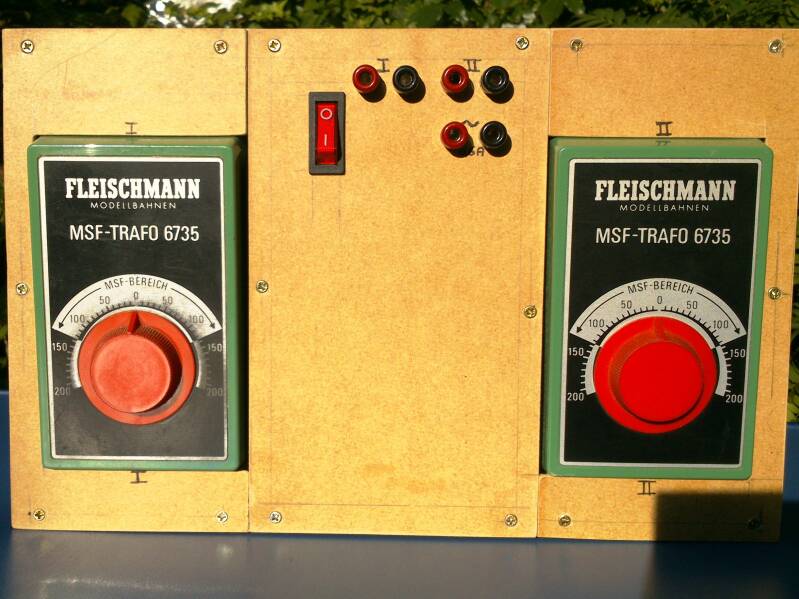

Transformator voor doorgaande baan en een voor het rangeren. 9 polige stekker voor bediening & ingang voor 230V

Plaatje van de voorkant ( Publiekzijde )

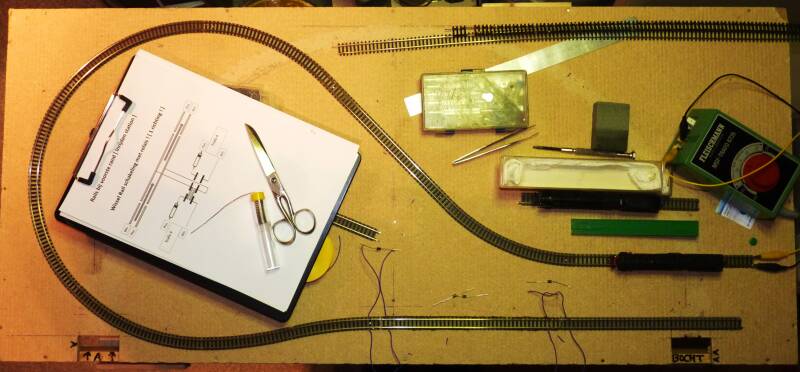

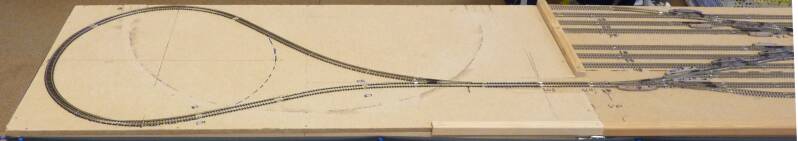

De keerlus met de test aansluiting van de diodes. ( Nog zonder de wissel )


Oeps !!! Foutje

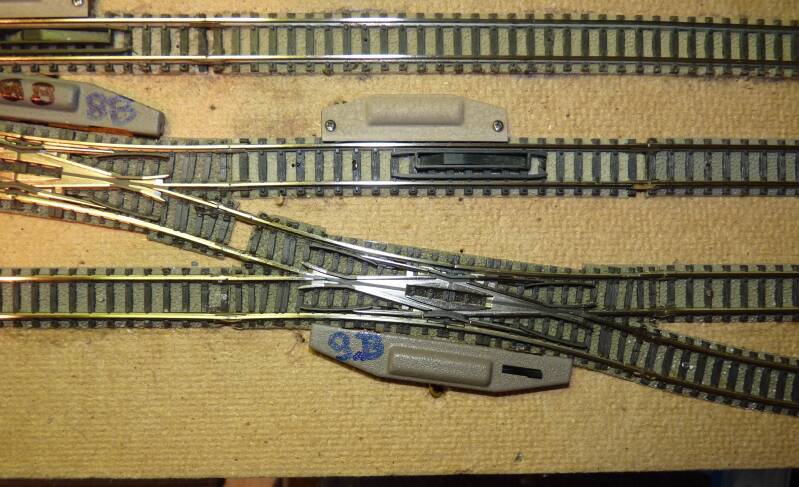

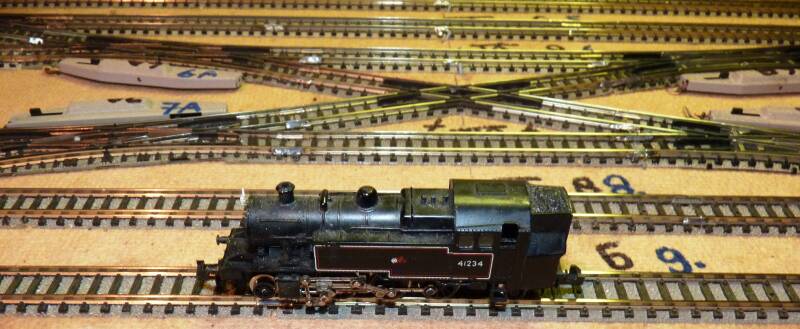

Ik had geen wissel meer , maar wel een kruiswissel.

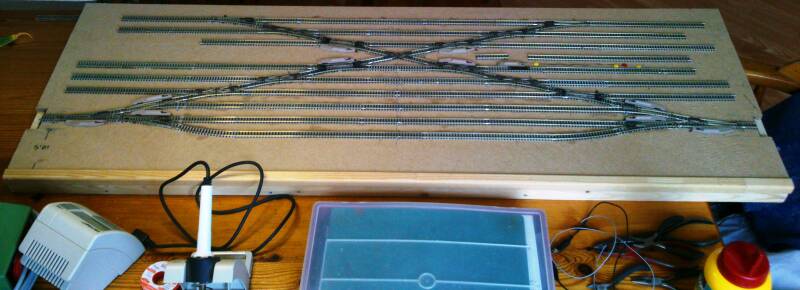

Schaduw station in gebruik genomen.
